リベットツール

リベット


Proset XT1	空油圧	1.17kg
ProSet XT2	空油圧	1.26kg
ProSet XT3	空油圧	2.16kg
PowerLink1500i	空油圧	0.79kg
ProSet PB2500	充電	1.7kg
ProSet PB2500S-JP	充電	1.8kg
ProSet PB3400	充電	2.1kg
PS15X	手動	0.6kg
PS25	手動	2.1kg
PS40	手動	1.9kg

※上記はスタンダードリベット(材質:アルミ、スチール)を締結する際の目安とさせていただきます。
※リベットツールをお選びいただく際は、お使いになるリベットのタイプ、材質、サイズをご確認の上、選定いただきますよう、お願いいたします。

PAGE TOP

ツール別締結可能リベット

※数値はリベットNO.の左側数値を示します。
(例)リベット「TAP-BS」とツール「XT1」の20M~5は、20M、3、30M、4、5を示します。

リベットツール	スタンダード						高圧着(HR)					構造体用
	TAP-BS AD-BS-LF	TAP-SSBS	AD-ABS AD-ABS-LF	SD-BS SD-BS-LF	SSD-BS/ SSBS SSD-BS/ SSBS-LF	TCP-BSB TCP-BS	TAP-HR TAP-HR-LF	AD-AHR	SD-HR SD-HR-LF	SSD-SSHR	TAP- SSHR- LF	SD-HS SSD-HS	AD-AHS	UG	SD-CD
ProSet XT1	20M～5	3～4	3～5	3～5	4	4～5	4～5	4～5	4	4	-	-	-	-	-
ProSet XT2	30M～6	4～6	4～6	30M～6	4～6	4～5	4～6	4～6	4～6	4～5	6	-	-	-	-
ProSet XT3	6～8	6	6	6～8	6	-	6～8	6	6～8	6	6	6～8	8	6～8	8
PowerLink 1500i	20M～4	3～4	3～4	3～4	-	4	4	-	-	-	-	-	-	-	-
ProSet PB2500、ProSet PB2500S-JP	3～6	3～6	3～6	3～6	4～6	4～5	4～6	4～6	4～6	4～5	6	-	-	-	-
ProSet PB3400	6～8	6	6	6～8	6	-	6～8	6	6～8	6	6	6～8	8	6～8	8
PS15X	20M~6	3~6	3~6	3~6	4~5	4~5	4~6	4~5	4~5	4	6	-	-	-	-
PS20、PS40	30M~8	4~6	4~6	30M~8	4~6	4~5	4~8	4~6	4~6	4~6	6	-	8	-	-

リベットツール	シールド						低座屈					基板・電子部品用			軟材質向け			かん合
	AD	AD-AH	AD-SSH	SSD-SSH	SD-H	キャップ	PTM	TAP-BHM	SD-BHM	SSD-BHM	TAP-SMH	PAD-ABS	PAD-HR-CC	BD	AD-TL AD-TL-LF	TAP-SW	SD-HL	クリップ
ProSet XT1	4～5	4～5	4～5	4	-	4～5	30M	20M～5	4～5	4	4～5	25M～4	30M	25M	5	4～5	5	5
ProSet XT2	4～6	4～6	4～6	4～6	5	4～6	30M	4～6	4～6	4～5	4～5	30M～4	30M	-	5～6	4～6	5	5
ProSet XT3	6～8	-	6	6	-	6	-	6	6	-	-	-	-	-	6	-	-	-
PowerLink 1500i	4	4	4	-	-	4	30M	20M～4	4	-	4	25M～4	30M	25M	-	4	-	-
ProSet PB2500、ProSet PB2500S-JP	4～6	4～6	4～6	4～6	5	4～6	30M	3～6	4～6	4～5	4～5	25M～4	30M	25M	5～6	4～6	5	5
ProSet PB3400	6～8	6	6	6	-	6	-	6	6	-	-	-	-	-	6	6	-	-
PS15X	4~5	4~6	4~6	4~5	5	4~6	30M	20M~6	4	4~5	4~5	25M~4	30M	25M	5~6	4~6	5	5
PS20、PS40	4~8	4~6	4~6	4~6	5	4~6	30M	4~6	4~6	4~5	4~5	30M~4	30M	-	5~6	4~6	5	5

(1)ProSetツールでTLリベット、UGリベット締結時、1回のトリガ操作では締結できない場合があります。その際は再度トリガ操作を行ってください。
(2)PBツールでTLリベット、UGリベット締結時、1回のトリガ操作ではマンドレルを回収せずに、ツール先端からマンドレルが突き出る場合があります。
その際は、次のリベットのマンドレルなどで、突き出たマンドレルを押し込んでください。
(3)各数値はリベット呼径を示します。20M=2.0、3=2.4、30M=3.0、4=3.2、5=4.0、6=4.8、8=6.4

PAGE TOP

パーツ適合表

リベットのサイズ・マンドレル径等をご確認の上、各ツールの適合部品をご選定ください。

備考：ProSet XTシリーズ、およびProSet PB3400は、リベットの種類とサイズをご確認の上、適合部品をご選定ください。

*印はオプションパーツです。太字は出荷時装着部品です。

ProSet XT1	リベットタイプ		リベット呼び径(mm)
	リベットタイプ		2.0	2.4	2.5	3.0	3.2	4.0
	スタンダードリベット/ アルミボディ(1)	ノーズピース	*PRN214	PRN314		PRN414US	PRN414US	PRN514US
		ジョープッシャ	TP144-117	TP144-117		TP144-117	TP144-117	TP144-117
		マンドレルガイド	TP144-178	TP144-178		TP144-120	TP144-120	TP144-120
	スタンダードリベット/ スチールボディ	ノーズピース		PRN314		PRN414US	PRN414US	PRN514US
		ジョープッシャ		TP144-117		TP144-117	TP144-117	TP144-117
		マンドレルガイド		TP144-178		TP144-120	TP144-120	TP144-120
	スタンダードリベット/ ステンレスボディ(3)	ノーズピース					PRN414US(3)
		ジョープッシャ					TP144-117
		マンドレルガイド					TP144-120
	シールドリベット/ アルミボディ	ノーズピース					*PRN424	*PRN524
		ジョープッシャ					TP144-117	TP144-117
		マンドレルガイド					TP144-120	TP144-120
	シールドリベット/ ステンレスボディ	ノーズピース					PRN414US
		ジョープッシャ					TP144-117
		マンドレルガイド					TP144-120
	BHMリベット/ アルミ・スチールボディ	ノーズピース	*PRN214	PRN314			PRN414US	PRN514US
		ジョープッシャ	TP144-117	TP144-117			TP144-117	TP144-117
		マンドレルガイド	TP144-178	TP144-178			TP144-120	TP144-120
	BHMリベット/ ステンレスボディ	ノーズピース					PRN414US
		ジョープッシャ					TP144-117
		マンドレルガイド					TP144-120
	ソフトセットリベット/ アルミボディ	ノーズピース			PRN314	PRN414US	PRN414US
		ジョープッシャ			TP144-117	TP144-117	TP144-117
		マンドレルガイド			TP144-178	TP144-120	TP144-120
	CCリベット/ アルミボディ	ノーズピース				PRN414US
		ジョープッシャ				TP144-117
		マンドレルガイド				TP144-120
	エジェクターリベット/ 黄銅ボディ	ノーズピース			PRN314
		ジョープッシャ			TP144-117
		マンドレルガイド			TP144-178
	TLrivets^®(2)	ノーズピース						PRN514US
		ジョープッシャ						TP144-117
		マンドレルガイド						TP144-120
	ピールリベット	ノーズピース					PRN414US	PRN514US
		ジョープッシャ					TP144-117	TP144-117
		マンドレルガイド					TP144-120	TP144-120
	HRrivets^®/ アルミボディ	ノーズピース					PRN414US	PRN514US
		ジョープッシャ					TP144-117	TP144-117
		マンドレルガイド					TP144-120	TP144-120
	HRrivets^®/ スチール・ステンレスボディ	ノーズピース					*PRN4K
		ジョープッシャ					TP144-117
		マンドレルガイド					TP144-120

(1)リベットタイプ2.0 マンドレル径φ1.1を締結される際は、ノーズピース(※PRN-214)、ジョー(PRG402-02)、ジョープッシャ(TP144-117)、マンドレルガイド(TP144-178)をご利用ください。
(2)締結板厚によっては、一度の操作で締結が完了しない場合があります。
(3)SSD/K-4■-BS/SSBS-F締結には、ノーズピースPRN4Kをご使用ください。

ProSet XT2	リベットタイプ		リベット呼び径(mm)
	リベットタイプ		3.0	3.2	4.0	4.8
	スタンダードリベット/ アルミ・スチール・ステンレスボディ(5)	ノーズピース	PRN414US	PRN414US(5)	PRN514US(5)	PRN614US
		ジョープッシャ	TRM00355	TRM00355	TRM00355	TP144-050
		マンドレルガイド	TRM00261	TRM00261	TRM00261	TP144-052
	シールドリベット/ アルミボディ(1)	ノーズピース		*PRN424	*PRN524	*PRN624
		ジョープッシャ		TRM00355	TRM00355	TP144-050
		マンドレルガイド		TRM00261	TRM00261	TP144-052
	シールドリベット/ スチールボディ(2)	ノーズピース			*PRN524
		ジョープッシャ			*TP144-181
		マンドレルガイド			TRM00261
	シールドリベット/ ステンレスボディ	ノーズピース		PRN414US	*PRN534	PRN614US(4)
		ジョープッシャ		TRM00355	TRM00355	TP144-050
		マンドレルガイド		TRM00261	TRM00261	TP144-052
	BHMリベット/ アルミ・スチールボディ	ノーズピース		PRN414US	PRN514US	PRN614US
		ジョープッシャ		TRM00355	TRM00355	TP144-050
		マンドレルガイド		TRM00261	TRM00261	TP144-052
	BHMリベット/ ステンレスボディ	ノーズピース		PRN414US	PRN514US
		ジョープッシャ		TRM00355	TRM00355
		マンドレルガイド		TRM00261	TRM00261
	ソフトセットリベット/ アルミボディ	ノーズピース	PRN414US
		ジョープッシャ	TRM00355
		マンドレルガイド	TRM00261
	TLrivets^®(3)	ノーズピース			PRN514US	PRN614US
		ジョープッシャ			TRM00355	TP144-050
		マンドレルガイド			TRM00261	TP144-052
	ピールリベット	ノーズピース		PRN414US	PRN514US	PRN614US
		ジョープッシャ		TRM00355	TRM00355	TP144-050
		マンドレルガイド		TRM00261	TRM00261	TP144-052
	HRrivets^®/ アルミボディ・アルミマンドレル	ノーズピース		*PRN4K	*PRN5K	*PRN6K
		ジョープッシャ		TRM00355	TP144-050	TP144-050
		マンドレルガイド		TRM00261	TP144-052	TP144-052
	HRrivets^®/ アルミボディ・スチールマンドレル	ノーズピース		PRN414US	PRN514US	PRN614US
		ジョープッシャ		TRM00355	TRM00355	TP144-050
		マンドレルガイド		TRM00261	TRM00261	TP144-052
	HRrivets^®/ スチールボディ	ノーズピース		*PRN4K	*PRN5K	*PRN6K
		ジョープッシャ		TRM00355	TP144-050	TP144-050
		マンドレルガイド		TRM00261	TP144-052	TP144-052
	HRrivets^®/ ステンレスボディ	ノーズピース		*PRN4K	*PRN5K(4)
		ジョープッシャ		TRM00355	TP144-050
		マンドレルガイド		TRM00261	TP144-052
	STSS(6)	ノーズピース			*TRM00171	*PRM614ST
		ジョープッシャ			TP144-050	TP144-050
		マンドレルガイド			TP144-052	TP144-052

(1)リベットタイプ3.2 マンドレル径φ1.6を締結される際は、ジョー71200-15001をご利用ください。
(2)ジョー：PRG540-46B、ジョープッシャ：TP144-181をご使用ください。
(3)締結板厚によっては、一度の操作で締結が完了しない場合があります。
(4)0.60MPaの供給空気圧力が必要となります。
(5)ノーズピースは、SSD/K-4■-BS/SSBS-F締結にはPRN4K、SSD/K-5■-BS/SSBS-F締結にはPRN5K、それぞれご使用ください。
(6)専用ジョープッシャスプリング(TRM00480)が必要です。

ProSet XT3	リベットタイプ		リベット呼び径(mm)
	リベットタイプ		4.8	6.4
	スタンダードリベット	ノーズピース	*RN6F	PRN8F
	シールドリベット/アルミ・スチールボディ		*PRN624	*PRN822
	シールドリベット/ステンレスボディ・ステンレスマンドレル		*PRN6F
	BHMリベット		*PRN6F
	TLrivets^®		*PRN6F
	ピールリベット		*PRN6F
	HRrivets^®/アルミボディ・アルミマンドレル		*PRN6K	PRN8F
	HRrivets^®/アルミボディ・スチールマンドレル		PRN6F	PRN8F
	HRrivets^®/スチールボディ・スチールマンドレル		*PRN6K	*PRN8S(1)
	HRrivets^®/ステンレスボディ・ステンレスマンドレル		*PRN6K
	HSrivets^®　D・Kタイプ		*PRN6F	PRN8F
	ウルトラグリップ(UG)リベット　Dタイプ		*PRN6P	*PRN8PS
	ウルトラグリップ(UG)リベット　Kタイプ		*PRN6F	*PRN8FS
	コンダクティブリベット(CD)			PRN8F

(1)専用ジョープッシャ(DPN276-167)が必要です。ツールに装着されているジョープッシャのＯリング(DPN900-060)を専用ジョープッシャ(DPN276-167)に取り付けてご使用ください。

*印はオプションパーツです。

Power Link 1500i	リベット				ノーズピース		ジョー	ジョープッシャ
	形状	リベットNo.	呼径	マンドレル径	部品番号	内径	部品番号	部品番号	内径
	オープン	20M■	φ2.0	φ1.1	*PRN214	φ1.4	*PRG402-02	*PL1500i-02/20M	φ1.6
		3■	φ2.4	φ1.4	PRN314	φ1.7	PRG402-8A	PL1500i-02	φ2.4
		3■	φ2.4	φ1.5
		25M■	φ2.5	φ1.5
		30M■PTM	φ3.0	φ1.8	*PRN4K-SK30M	φ2.5
		30M■/30■	φ3.0	φ1.8	PRN414	φ2.2
		4■	φ3.2	φ1.8
			φ3.2	φ1.9
	シールド		φ3.2	φ1.6	*PRN424	φ1.8
			φ3.2	φ1.8	*PRN434	φ2.0
			φ4.1	φ1.9	PRN414	φ2.2

ProSet PB2500、 ProSet PB2500 S-JP	サイズ	リベットタイプ	「ノーズピース」材質(リベットボディ/マンドレル)
	サイズ	リベットタイプ	共通	アルミ/アルミ	アルミ/スチールアルミ/ステンレス	銅/ブロンズ	スチール/スチールステンレス/スチールステンレス/ステンレス
	2.4mm	スタンダードリベット	*TRM00822	-	-	-	-
	3.0mm	スタンダードリベット	*TRM00823	-	-	-	-
	3.0mm	プルスルーマンドレル(PTM)リベット	-	-	-	-	*PRN4K-SK30M
	3.2mm	スタンダードリベット	TRM00823	-	-	-	-
		シールドリベット	-	*TP124-615	*TP124-544	TRM00823	TRM00823
		HRrivets^®	-	TRM00824	TRM00823	-	TRM00824
	4.0mm	スタンダードリベット	TRM00824	-	-	-	-
		シールドリベット	*TP124-545	-	-	-	-
		HRrivets^®	-	TRM00825	TRM00824	-	TRM00825
		TLrinets^®	TRM00824	-	-	-	-
		Sealed Tight Rivet	*TRM00416	-	-	-	-
	4.8mm	スタンダードリベット	TRM00825	-	-	-	-
		シールドリベット	-	*TP124-546	*TP124-546	-	TRM00825
		HRrivets^®	-	*TRM00826	TRM00825	-	*TRM00826
		TLrivets^®	TRM00825	-	-	-	-
		ウルトラグリップ(UG)リベット	*PRN6P	-	-	-	-
		POP-POLYRIV^®	TRM00825	-	-	-	-

「ジョー」、「ジョープッシャ」等、その他の部品については、取扱説明書にてご確認ください。

ProSet PB3400	リベットタイプ(呼径φ4.8)	「ノーズピース」材質(リベットボディ/マンドレル)
	リベットタイプ(呼径φ4.8)	アルミ/アルミ	アルミ/スチールアルミ/ステンレス	銅/ブロンズ	スチール/スチールステンレス/スチール	ステンレス/ステンレス
	スタンダードリベット	*TP124-542	*TP124-542	*TP124-542	*TP124-542	*TP124-542
	シールドリベット	*TP124-546	*TP124-546	-	*TP124-546	*TP124-542
	BHMリベット	-	*TP124-542	-	*TP124-542	-
	ピールリベット	-	*TP124-542	-	-	-
	HRrivets^®	*TP124-543	*TP124-542	-	*TP124-543	*TP124-543
	HSrivets^®	-	-	-	*TP124-542	-
	Sealed Tite Rivet	-	-	-	-	*TRM00417
	TLrivets^®	*TP124-542	-	-	-	-
	UGリベット(Dタイプ)	*TRM00119	-	-	*TRM00119	*TRM00119
	UGリベット(Kタイプ)	*TP143-648	-	-	*TP143-648	*TP143-648

ProSet PB3400	リベットタイプ(呼径φ6.4)	「ノーズピース」材質(リベットボディ/マンドレル)
	リベットタイプ(呼径φ6.4)	アルミ/アルミ	アルミ/スチールアルミ/ステンレス	ニッケル銅/ スチール	スチール/スチールステンレス/スチール	ステンレス/ステンレス
	スタンダードリベット	-	TP144-593	TP144-593	TP144-593	-
	シールドリベット	-	*TP144-640	-	-	-
	HRrivets^®	-	TP144-593	-	*TP144-657	-
	HSrivets^®	TP144-593	-	-	TP144-593	-
	UGリベット(Dタイプ)	TRM00115	-	-	TRM00115	TRM00115
	UGリベット(Kタイプ)	TP143-646	-	-	TP143-646	TP143-646
	コンダクティブリベット	-	-	-	TP143-646	-

「ジョー」、「ジョープッシャ」等、その他の部品については、取扱説明書にてご確認ください。

PS15X	リベット				ノーズピース
	形状	リベットNo.	呼径	マンドレル径	部品番号	内径
	オープン	20M■	φ2.0	φ1.1	*TZ074-828	φ1.4
		3■	φ2.4	φ1.4	DPM400-A08	φ2.0
		3■	φ2.4	φ1.5
		25M■	φ2.5	φ1.5
		30M■/30■	φ3.0	φ1.8	DPM400-B08	φ2.2
		4■	φ3.2	φ1.8
				φ1.9
				φ2.2	DPM400-C08	φ2.7
	シールド		φ3.2	φ1.6	DPM400-A08	φ2.0
				φ1.8	DPM400-A08	φ2.0
				φ2.0	DPM400-B08	φ2.2
			φ4.1	φ1.9	DPM400-B08	φ2.2
	オープン	5■	φ4.0/φ4.1 φ4.9/φ5.2	φ2.3	DPM400-C08	φ2.7
				φ2.4	DPM400-C08	φ2.7
				φ2.7	DPM400-D08	φ3.2
				φ2.8	DPM400-D08	φ3.2
	シールド		φ4.0	φ2.2	DPM400-C08	φ2.7
			φ4.0	φ2.3
			φ5.0	φ2.3
	オープン	6■	φ4.8/4.9	φ2.7	DPM400-D08	φ3.2
	オープン			φ2.9
	シールド			φ2.6
				φ2.7
			φ6.0	φ2.9

ジョー：FAM400-084、ジョープッシャ：DPM400-086(内径φ5.0)

PS20 PS40	リベット				ノーズピース
	形状	リベットNo.	呼径	マンドレル径	部品番号	内径
	オープン	30M■/30■	φ3.0	φ1.8	DPM400-B10	φ2.3
		4■	φ3.2	φ1.8
				φ1.9
				φ2.2	DPM400-C10	φ2.8
	シールド		φ3.2	φ1.6	DPM400-B10	φ2.3
				φ1.8
				φ2.0
			φ4.1	φ1.9
	オープン	5■	φ4.0/φ4.1 φ4.9/φ5.2	φ2.3	DPM400-C10	φ2.8
				φ2.4	DPM400-C10	φ2.8
				φ2.7	DPM400-D10	φ3.3
				φ2.8	DPM400-D10	φ3.3
	シールド		φ4.0	φ2.2	DPM400-C10	φ2.8
			φ4.0	φ2.3
			φ5.0	φ2.3
	オープン	6■	φ4.8/4.9	φ2.7	DPM400-D10	φ3.3
				φ2.9	DPM400-D10	φ3.3
				φ3.2	DPM400-E10	φ3.8
				φ3.4	DPM400-E10	φ3.8
	シールド			φ2.6	DPM400-D10	φ3.3
				φ2.7
				φ3.0
			φ6.0	φ2.9
	オープン	8■	φ6.4	φ3.8	DPM400-F10	φ4.6
				φ3.9
				φ4.0
	シールド			φ3.7

ジョー：FAM400-020、ジョープッシャ：DPM400-047(内径φ4.8)

PAGE TOP

ノーズピース寸法一覧表

品番	A(mm)
PRN214	φ1.4

品番	A(mm)
PRN314 PRN414 PRN424 PRN434	φ1.7 φ2.2 φ1.8 φ2.0

品番	A(mm)
PRN514 PRN524 PRN534	φ2.7 φ2.4 φ2.5

品番	A(mm)
PRN614 PRN624 PRN634	φ3.3 φ2.9 φ3.0

品番	A(mm)
PRN4K	φ2.5

品番	A(mm)
PRN5K	φ3.1

品番	A(mm)
PRN6K	φ3.8

品番	A(mm)
PRN6PL	φ3.8

品番	A(mm)
PRN6F-A	φ3.4

品番	A(mm)
PRN6K-A	φ3.8

品番	A(mm)
PRN8F-A PRN8S-A	φ4.3 φ5.0

品番	A(mm)
PRN6F	φ3.4

品番	A(mm)
PRN6M PRN6M-A	φ3.2

品番	A(mm)
PRN8F	φ4.3

品番	A(mm)
PRN8M PRN8M-A	φ4.1

品番	A(mm)
PRN6P PRN6P-A PRN8P PRN8P-A PRN8PS	φ3.4 φ3.4 φ4.3 φ4.3 φ4.3

品番	A(mm)
PRN8FS	φ4.3

品番	A(mm)
PRN822	φ3.9

品番	A(mm)
PRN1310	φ7.7

品番	A(mm)
MCS5800-14 MCS5800-15 MCS5800-16 MCS5800-17 MCS5800-18	φ1.8 φ2.4 φ2.7 φ3.0 φ3.4

品番	A(mm)
TZ044-925	φ3.8

品番	A(mm)
TZ074-828 DPM400-A08	φ1.4 φ2.0

品番	A(mm)
DPM400-B08 DPM400-C08 DPM400-D08	φ2.2 φ2.7 φ3.2

品番	A(mm)
DPM400-B10	φ2.3

品番	A(mm)
DPM400-C10 DPM400-D10 DPM400-E10 DPM400-F10	φ2.8 φ3.3 φ3.8 φ4.6

PAGE TOP

特殊ノーズピース

カラーリベット用ノーズピース

カラーリベットを標準ノーズピースで締結すると、リベットのフランジに跡(変色、剥がれ)が残る場合があります。この跡を軽減するため、カラーリベット専用のノーズピースをご用意しております。(受注生産)

※カラーリベット、カラーリベット用ノーズピースをご検討の際は営業担当までお問い合わせください。
※下記ノーズピース一覧は、スタンダードリベット(オープンタイプ・丸頭形状)のカラー仕様用です。
対象製品：TAPD-BS、TAPD-SSBS、AD-ABS、SD-BS、SSD-BS、SSD-SSBSの各カラー仕様

品番：COLOR314

品番：COLOR414

品番：COLOR514

品番：COLOR614

ロングノーズピース

標準のノーズピースでは締結部位と干渉する場合、ロングノーズピースをご使用ください。(受注生産)

標準ノーズピースで締結部位と干渉する場合

「ポップリベット締結のメカニズム」

ポップリベット締結の際、下図のようにジョーの歯部がリベットのマンドレル部をしっかりと掴むマンドレル寸法が必要です。
その為、ロングノーズピースの長さに応じ、マンドレルの長さの変更が必要になる場合があります。

ロングノーズピースで対応する場合

※ロングマンドレルのリベット、ロングノーズピースをご検討の際は営業担当までお問い合わせください。
※下記ノーズピース一覧は、スタンダードリベット(オープンタイプ・丸頭/皿頭形状)のロングマンドレル仕様用です。
対象製品：TAPD/K-BS、TAPD/K-SSBS、AD/K-ABS、SD/K-BS、SSD/K-BS、SSD/K-SSBSの各ロングマンドレル仕様

品番	A(mm)
PRN314-10 PRN314-15 PRN314-20	10 15 20

品番	A(mm)
PRN414-10 PRN414-15 PRN414-20	10 15 20

品番	A(mm)
PRN514-10 PRN514-15 PRN514-20	10 15 20

品番	A(mm)
PRN614-10 PRN614-15 PRN614-20	10 15 20

フロントエンドエクステンションキット(ProSet XT1、ProSet XT2対応)

通常のノーズハウジングでは締結部位と干渉する場合、ノーズハウジングを+50mm延長するフロントエンドエクステンションキットをご使用ください。

標準ノーズハウジングで干渉する場合

フロントエンドエクステンションキットで 対応する場合

適応リベットツール	フロントエンドエクステンションキット品番	フロントエンドエクステンションキット寸法		標準ノーズハウジング寸法
適応リベットツール	フロントエンドエクステンションキット品番	A(mm)	B(mm)	A(mm)	B(mm)
XT1用	TRM00292	109	φ17.3	59	φ17.3
XT2用	TRM00332	113	φ20.7	63	φ20.6

PAGE TOP

オプション

チューブ排出キット(ProSet XT1、ProSet XT2対応)

マンドレルをマンドレルコレクターには収容せず、チューブで排出する方法です。

適応リベットツール	チューブ排出キット品番	適用リベットサイズ
ProSet XT1用	TRM00475	4サイズ(φ3.2)～5サイズ(φ4.0)
ProSet XT2用	TRM00475	4サイズ(φ3.2)～6サイズ(φ4.8)

PAGE TOP

コーナーヘッド

コーナーヘッド＆専用アダプター

狭隘部での締結を可能にします。

狭隘部での締結イメージ
狭隘部でのイメージ　図

■ProSet XT2、ProSet PB2500対応

PCH-M

適応サイズ	コーナーヘッド品番	アダプターキット品番
適応サイズ	コーナーヘッド品番	ProSet XT2用	ProSet PB2500用
4サイズ(φ3.2)～ 6サイズ(φ4.8)	PCH-M	TRM00477	TRM00544

■ProSet XT3、ProSet PB3400対応

PCH-L

適応サイズ	コーナーヘッド品番	アダプターキット品番
適応サイズ	コーナーヘッド品番	ProSet XT3 用	ProSet PB3400 用
φ4.8～φ6.4	PCH-L	TRM01344	TRM01345

※「コーナーヘッド」と「アダプターキット」を組み合わせ、適応ツールに取り付けてご使用ください。
※詳しくはコーナーヘッド取扱説明書をご参照ください。

PAGE TOP

リベット供給機

Rivet Kwik-Ⅱ(リベット供給機)(受注生産品)

■特長: リベットツールをレセプタクルへ挿入することにより、リベットが自動的に装着されます。片手が空くため、ワークを準備したり、押さえながらの作業が可能となり、作業時間が短縮されます。また、リベットの装着時間が一定するため、作業者の熟練度に依存されない安定したサイクルでの締結作業が可能になります。作業者の移動距離が少ない定位置作業において高い効果を発揮します。

■仕様

電源：	AC100V 50/60Hz
使用空気圧力：	0.5~0.6Mpa
空気消費量(ANR)：	約2ℓ/回(リベットツールの空気消費量は含みません)
リベット供給能力：	最大約30本/分
重量：	約23.5kg(レセプタクル及びツールスタンドは含みません)

【適合ツール】

形式	適応リベットツール
Rivet Kwik-Ⅱ-4S	Proset XT1
Rivet Kwik-Ⅱ-4L	Proset XT2
Rivet Kwik-Ⅱ-5S	Proset XT1
Rivet Kwik-Ⅱ-5L	Proset XT2
Rivet Kwik-Ⅱ-6L	Proset XT2

※リベットツールの能力については、各リベットツールの取扱説明書をご参照ください。

【適合リベット】
〇：使用可能、×：パーツフィーダ仕様をご使用ください。

リベットタイプ	リベット形式	サイズ
リベットタイプ	リベット形式	41~44	52~54	62~64
スタンダード	TAP-D(K)-BS/SSBS	〇	〇	〇
	TAP-D(K)-SSBS	〇	〇	〇
	AD(AK)-ABS	〇	〇	〇
	SD(SK)-BS	〇	〇	〇
	SSD(SSK)-BS/SSBS	〇	〇	〇
高圧着	TAP-D(K)-HR	×	×	×
	AD(AK)-AHR	〇	〇	〇
	SD(SK)-HR	〇	〇	〇
	SSD(SSK)-SSHR	〇	〇	〇

※上記表にないリベット・サイズについては別途問い合わせください。
●仕様は予告なく変更する場合もありますので、ご了承ください。

Rivet Kwik-PF(リベット供給機パーツフィーダ仕様)(受注生産品)

■特長: Rivet Kwik-Ⅱでは対応できないリベットサイズに対し、ご要望に合わせて設計、製作します。皿頭やラージフランジには、オプションの2段式レセプタクルを使用し、フランジ変形無しに安定したリベット供給が可能になります。下図のようにRivet Kwik-PF本体とレセプタクルを離した配置も可能です。

■仕様

電源：	AC100V 50/60Hz
使用空気圧力：	0.45~0.55Mpa
リベット供給能力：	20~30本/分
重量：	約70kg

(注)製作可否については、リベットサイズを指定してお問い合わせください。
●仕様は予告なく変更する場合もありますので、ご了承ください。

PAGE TOP

リベットツール寸法詳細

ProSet XT1

基本寸法

外箱寸法：135×340×320mm
重量：約1.9kg

仕様

型式	ProSet XT1
重量	1.17kg
全長	291mm
全高	245mm
ストローク	18mm
使用空気圧力	0.5-0.6MPa
空気消費量(ANR)	1.6L/リベット＋60L/min(MCS)
公称引力	6.5kN(0.55MPa時)

各部の名称

ノーズハウジング内部

付属品

ノーズピース	PRN314US
ノーズピース	PRN514US
マンドレルガイドアセンブリ 3サイズ	TP144-178

オプション

チューブ排出キット	TRM00475
エクステンションキット (ノーズハウジングを＋50mm)	TRM00292
デフレクターキット	TRM00305
マイクロリベットキット	TRM00331
オイルフィラーキット	TRM00478
油圧作動油	XTオイル

主な消耗品(同時購入推奨品)

ジョー	PRG402-8AUS
ジョーガイド	DPN236-006
ジョープッシャ	TP144-117
ウレタンワッシャ	TP144-118
ジョープッシャスプリング	TP144-119
コレクターボトルアセンブリ	TRM00227

PAGE TOP

ProSet XT2

基本寸法

外箱寸法：135×340×320mm
重量：約2.0kg

仕様

型式	ProSet XT2
重量	1.26kg
全長	296mm
全高	274mm
ストローク	20mm
使用空気圧力	0.5-0.6MPa
空気消費量(ANR)	2.5L/リベット＋60L/min(MCS)
公称引力	8.9kN(0.55MPa時)

各部の名称

ノーズハウジング内部

付属品

ノーズピース	PRN414US
ノーズピース	PRN514US
ジョープッシャ 4.5サイズ	TRM00355
マンドレルガイドアセンブリ 4.5サイズ	TRM00261

オプション

チューブ排出キット	TRM00475
エクステンションキット (ノーズハウジングを＋50mm)	TRM00332
デフレクターキット	TRM00306
コーナーヘッドPCH-M用	TRM00477
オイルフィラーキット	TRM00478
油圧作動油	XTオイル

主な消耗品(同時購入推奨品)

ジョー	71210-15001
ジョーガイド	DPN275-001
ジョープッシャ	TP144-050
ウレタンワッシャ	TP144-088
ジョープッシャスプリング	TP144-081
コレクターボトルアセンブリ	TRM00227

PAGE TOP

ProSet XT3

基本寸法

外箱寸法：150×390×430mm
重量：約3.1kg

仕様

型式	ProSet XT3
重量	2.16kg
全長	334mm
全高	351mm
ストローク	28mm
使用空気圧力	0.5-0.6MPa
空気消費量(ANR)	6.8L/リベット＋120L/min(MCS)
公称引力	17.0kN(0.55MPa時)

各部の名称

ノーズハウジング内部

付属品

ノーズピース

PRN8P

オプション

チューブ排出キット (8サイズ専用)	TRM00621
エクステンションキット (ノーズハウジングを＋76mm)	76003-20200
デフレクターキット	76003-20100
オイルフィラーキット	TRM00478
油圧作動油	XTオイル

主な消耗品(同時購入推奨品)

ジョー	PRL650-01
ジョーガイド	DPN276-001
ジョープッシャ	DPN276-079
Oリング	DPN900-060
ジョープッシャスプリング	DPN901-019
コレクターボトルアセンブリ	76003-05200

PAGE TOP

PowerLink1500i

基本寸法

外箱寸法：290×330×100mm
重量：約1.3kg
●ノーズピース寸法詳細はこちら >>

仕様

型式	PowerLink1500i
重量	0.79kg
全長	355mm
全幅	108mm
ストローク	18mm
使用空気圧力	0.45-0.55MPa
空気消費量(ANR)	1.0ℓ/リベット＋90ℓ/min(MCS)
公称引力	3.0kN(0.5MPa時)

各部の名称

ノーズハウジング内部

付属品

マンドレル排出チューブ	11624
ハンドルカバー	PL1500I-29
カプラ(20PM)	AN500-72
六角レンチ(4)	PRM530-48
六角レンチ(5)	PRM530-49
スパナ(10×12)2本	PRM530スパナ

オプション

コレクター式MCSキット

PL1500I-MCS-KIT

主な消耗品(同時購入推奨品)

ジョー	お問い合わせください
ジョープッシャ	お問い合わせください
ジョーケース	PL1500I-01
ジョープッシャスプリング	SPG5076
※コレクタ	MCS4000A-07

※：上記オプション品の構成部品

PAGE TOP

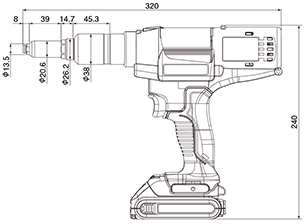

ProSet PB2500

基本寸法

外箱寸法：435×330×105mm
重量：約3.8kg

仕様

型式	PB2500
重量	1.7kg(電池パックを含む)
全長	320mm
全高	241mm(電池パックを含む)
ストローク	25mm
使用電源	DC18V(リチウムイオン電池)
公称引力	8,500N

各部の名称

ヘッド内部

付属品

電池パック 2.0Ah	DCB183-JP
充電器	DCB115-JP

オプション

電池パック 4.0Ah	DCB182-JP
フック	PNT600-132
ベルトフックキット	TP134-500

主な消耗品(同時購入推奨品)

ジョー	お問い合わせください
ジョープッシャアッセンブリ	お問い合わせください
ジョーケース	PRS2500-01
ジョープッシャスプリング	TP144-652
ノーズピースサブアッセンブリ	お問い合わせください

PAGE TOP

ProSet PB2500S-JP

基本寸法

仕様

型式	PB2500S-JP
重量	1.8kg(電池パック2.0Ah装着時) 2.1kg(電池パック4.0Ah装着時)※
全長	342mm
全高	241mm(電池パック2.0Ah装着時) 260mm(電池パック4.0Ah装着時)※
ストローク	25mm
使用電源	DC18V(リチウムイオン電池)
公称引力	8,500N

※電池パック4.0Ahはオプション

各部の名称

ノーズハウジング内部

オプション

フック	PNT600-132
ベルトフックキット	TP134-500

ディスプレイ表示一例(※判定時、ブザー通知機能付)
(イメージイラスト) ProSetPB2500S-JPタッチスクリーン

PAGE TOP

ProSet PB3400

基本寸法

外箱寸法：435×330×105mm
重量：約4.3kg(2.0Ah電池パック1個付属の場合)

仕様

型式	PB3400
重量	2.1kg(電池パック2.0Ah装着時) 2.4kg(電池パック4.0Ah装着時)
全長	336mm
全高	256mm(電池パック2.0Ah装着時) 275mm(電池パック4.0Ah装着時)
ストローク	30mm
公称引力	18,000N
使用電源	DC18V(リチウムイオン電池)

各部の名称

ヘッド内部

付属品

電池パック 2.0Ah	DCB183-JP
充電器	DCB115-JP
ノーズハウジングサブアッセンブリ	TP143-643
ノーズピースサブアッセンブリ(8F)	TP143-643
ノーズピースサブアッセンブリ(8P)	TRM00115
スクリュウレンチ	TP144-682

オプション

電池パック 4.0Ah	DCB182-JP
フック	PNT600-132
ベルトフックキット	TP134-500

主な消耗品(同時購入推奨品)

ジョー	PRG540-44
ジョープッシャサブアッセンブリ	お問い合わせください
ジョーケース	DPN276-001
ジョープッシャスプリング	TP144-600
ノーズピースサブアッセンブリ	お問い合わせください
マンドレルガイドサブアッセンブリ	お問い合わせください
