プラスチックアンカー

ボード用

トリカ

特に石膏ボード、ALCなど、ねじやくぎの効かない材料に最適です。
母材の形状や材質に最適な変形・固着により、器材をガッチリ取付けられます。

寸法・強度
トリカ トリカ
材質:ポリエチレン
単位:mm
品番外径全長ドリル径木ねじ径適合母材厚さ
T-553153.53~12
T-663664.13~18
T-885186.26~24
  • 1.寸法は基準値です。
  • 2.「適合母材厚さ」とは、上図のようにトリカが母材を貫通して、うら側で変形する場合の板厚節囲です。
単位:kgf
石膏ボード(9mm厚)ラワン合板(3mm厚)ALC(100mm厚)
引張せん断引張せん断引張
T-525~4050~6515~3050~6555~95
T-635~5065~8020~3555~7060~105
T-840~5565~80※50~65※130~145130~185
  • 1.荷重は上記寸法表に示したドリル径、木ねじ径による実験値です。
  • 2.荷重は最大値を表示しておりますので、ご使用の際は安全率を考慮して下さい。
  • 3.石膏ボードとラワン合板の場合は、母材が破壊したもので、その際の最大荷重です。
  • 4.※印は、2枚合せの場合の荷重です。
施工手順
取付物を通してトリカを装入する場合 取付物を通してトリカを装入する場合
1.取付け物を母材に重ね、トリカを下穴に装入する。
2.木ねじを締付け、取付け物を固定する。
取付物を通さずにトリ力を装入する場合 取付物を通さずにトリ力を装入する場合
1.トリ力を母材の下穴に装入する。
2.取付け物を重ね木ねじで締付ける。
施工上の要領
めくら穴に埋込む場合は、トリカの全長より、5~6mm深めに穴をあけて下さい。
木ねじ長さの選定:
取付物を通してトリカを装入する場合は、トリカの全長+2 ~3mm です。
取付物を通さずにトリカを装入する場合は、トリカの全長+取出物の厚さ+2~3mm です。

フォーエース

広範囲の母材に使用できる汎用型です。 木ねじの喰付きが良く作業性にすぐれています。

寸法・強度
フォーエース
材質:ポリエチレン

(注)つばなしもあります。

単位:mm

品番外径全長ドリル径木ねじ径適合母材厚さ
4A-628K6286.03.1~4.86~12
4A-641K6416.03.1~4.812~20
4A-849K8498.03.5~6.812~24
4A-1066K106610.05.1~8.016~32
  • 寸法は基準値です。

単位:kgf

石膏ボード(9mm厚)ラワン合板(3mm厚)ALC(100mm厚)
引張せん断引張せん断引張
4A-628K25~3550~6030~4060~8080~100
4A-849K30~4570~90※110~120※100~200100~210
  • 1.引張りおよびせん断の荷重は最大値を示してありますのでご使用の際は安全率を考慮して下さい。
  • 2.石膏ボードおよびラワン合板の場合は、母材が破壊した際の最大荷重です。
  • 3.※印は、2枚合せの場合の荷重です。
施工手順
石膏ボード、薄合板等に固着の場合 石膏ボード、薄合板等に固着の場合
・締付けが初めは堅く、一旦ゆるくなって再びやや堅くなるまで締付ける。
コンクリート、ALC等に固着の場合 コンクリート、ALC等に固着の場合
・フォーエースの全長より5 ~6mm深めに穴をあける。
木ねじの長さの選定:
取付物を通してフォーエースを装入する場合にはフォーエースの全長+2~3mm です。
取付物を通さずにフォーエースを装入する場合はフォーエースの全長+取付物の厚さ+2~3mmです。

ノーブルアンカー

石膏ボード、薄板等、ねじ、くぎの効かない材料に最適です。
木ねじを片手で楽に締付けられます。
脚部がボードに密着し、取付け物のがたつきを抑えます。

寸法
ノーブルアンカー
材質:ポリプロピレン
単位:mm
品番適合母材厚さ
T
ドリル径木ねじ径
D
木ねじ長さ
L
全長参考値
NA-33~88~104.1    4.5t+3028
NA-99~15t+3533
NA-1616~24t+4038
  • 1.手動ドライバーで締付ける場合は、手ごたえが堅くなったら締付け完了です。
  • 2.電動ドライバーで締付ける場合は、約2秒間で締付け完了です。
  • 3.取付け強度は、母材の状況、下穴径、木ねじ径等により異ります。ご使用の際にテストしてご確認下さい。

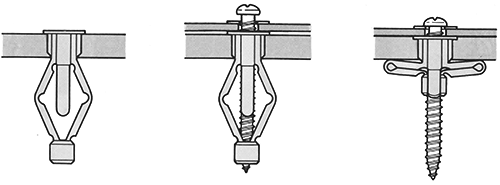

施工手順
ノーブルアンカー 施工手順
  • 1.母材の埋込み穴にノーブルアンカーを装入する。
  • 2.取付け物を置き、木ねじをねじ込む。
  • 3.木ねじを締付け、取付け物を固定する。
