ホローボルト
ホローボルト
ホローボルトは、角パイプ、丸パイプ等の中空部材の接合を主な目的としたワンサイドボルトです。
仕様
- 材質：快削鋼 または SUS316
- 表面処理：電気亜鉛めっき(ご希望により、各種表面処理が可能です。)
■形状寸法
■寸法表
mm
| サイズ | 品番 | ボルト長さ | 接合板厚 W | 最小 t | 2面幅 S | 外径 D |
|---|---|---|---|---|---|---|
| M8 | HB-M8-S | 50 | 3～22 | - | 19 | 14 |
| HB-M8-M | 70 | 22～41 | - | |||
| HB-M8-L | 90 | 41～60 | - | |||
| M10 | HB-M10-S | 55 | 3～22 | - | 24 | 18 |
| HB-M10-M | 70 | 22～41 | - | |||
| HB-M10-L | 90 | 41～60 | - | |||
| M12 | HB-M12-S | 60 | 3～25 | - | 30 | 20 |
| HB-M12-M | 80 | 25～47 | - | |||
| HB-M12-L | 100 | 47～69 | - | |||
| M16 | HB-M16-S | 75 | 12～29 | 8 | 36 | 26 |
| HB-M16-M | 100 | 29～50 | 8 | |||
| HB-M16-L | 120 | 50～71 | 8 | |||
| M20 | HB-M20-S | 90 | 12～34 | 8 | 46 | 33 |
| HB-M20-M | 120 | 34～60 | 8 | |||
| HB-M20-L | 150 | 60～86 | 8 |
※ステンレス鋼製はSサイズのみです。
■取付け仕様
| mm | N・m | |||||
| サイズ | ピッチ X | スペース Y | 穴径 Z | へりあき Y＋T | 締付け トルク |
|
|---|---|---|---|---|---|---|
| M8 | 35以上 | 13以上 | 15 | 17.5以上 | 23 | |
| M10 | 40以上 | 15以上 | 19 | 22.5以上 | 45 | |
| M12 | 50以上 | 18以上 | 21 | 25.0以上 | 80 | |
| M16 | 55以上 | 20以上 | 28 | 32.5以上 | 190 | |
| M20 | 70以上 | 25以上 | 35 | 33.0以上 | 300 |
■スリーブ(M16、M20のみ)
M16及びM20のスリーブは、分割タイプのスリーブになっています。(M8～M12は一体型のスリーブです。)
- M16またはM20
- M8～M12は一体型スリーブ
■ボルト
ホローボル卜のボル卜には様々なタイプのものがあります(特注となります。)
- 六角ボルト(標準)
- 皿ボルト
- キャップボルト
- 特殊ボタンボルト
六角ボルト(ISO 4017)各サイズの対辺寸法(二面幅)は、下記の通りです。
M8-(13)、M10-(16)、M12-(18)、M16-(24)、M20-(30)
■許容荷重
- 1.右記引張許容荷重は、ホローボルト本体の破壊荷重を基にした値です。
- 2.右記許容荷重は安全率5の場合の値です。
- 3.快削鋼製・ステンレス鋼製同一数値です。
kN
| サイズ | 引張 | せん断 |
|---|---|---|
| M8 | 4.0 | 5.0 |
| M10 | 8.5 | 10.0 |
| M12 | 10.5 | 15.0 |
| M16 | 21.0 | 30.0 |
| M20 | 35.0 | 40.0 |

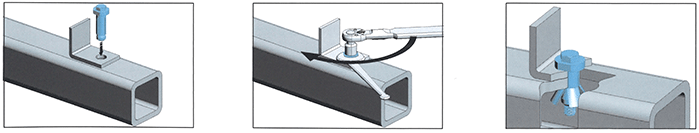

施工方法
- (1)取付け物に所定の穴をあけて、ホ口ーボルトをその穴に入れます。
取付け仕様はこちら >> - (2)本体の2面幅をスパナ等で押さえながら、ボルトを締め付けます。
取付け仕様はこちら >> - (3)ボルトを締め付けることにより、コーンナットが引き上がり、スリーブが拡張し、固定されます。
