アブデルナットサート

ブラインドナット

ユーロサー卜

薄頭ユーロサート　スチール/ステンレス

品番	0GJ08
材質	低炭素鋼
表面処理	亜鉛メッキ＋三価クロメート

(単位：mm)

製品番号	ネジ呼び径	ネジピッチ	寸法				標準板厚	下穴径
製品番号	ネジ呼び径	ネジピッチ	A	B	D	M	G	H
0GJ08-02414	M4	0.7	5.95	6.5	0.46	11.3	0.25〜2.00	6.0
0GJ08-02516	M5	0.8	6.95	7.6	0.46	12.7	0.25〜3.00	7.0
0GJ08-02619	M6	1.0	8.95	10.0	0.50	15.3	0.50〜3.00	9.0
0GJ08-02822	M8	1.25	10.95	12.0	0.63	17.3	0.50〜3.50	11.0
0GJ08-02026	M10	1.5	12.95	14.0	0.80	20.4	0.50〜3.50	13.0

品番	39002
材質	ステンレス鋼(SUS-303)
表面処理	生地

(単位：mm)

製品番号	ネジ呼び径	ネジピッチ	寸法				標準板厚	下穴径
製品番号	ネジ呼び径	ネジピッチ	A	B	D	M	G	H
39002-24030	M4	0.7	5.95	6.5	0.46	11.3	0.25〜2.00	6.0
39002-25030	M5	0.8	6.95	7.6	0.46	12.7	0.25〜3.00	7.0

スプライン平頭ユーロサー卜

品番	09408
材質	低炭素鋼
表面処理	亜鉛メッキ＋三価クロメート

(単位：mm)

製品番号	ネジ呼び径	ネジピッチ	寸法				標準板厚	下穴径
製品番号	ネジ呼び径	ネジピッチ	A	B	D	M	G	H
09408-72314	M3	0.5	4.95	8.0	0.75	10.5	0.25〜2.00	5.0
09408-02415	M4	0.7	5.95	9.0	0.75	11.5	0.25〜3.00	6.0
09408-02417	M4	0.7	5.95	9.0	0.75	13.0	3.00〜4.50	6.0
09408-02517	M5	0.8	6.95	10.0	1.00	13.0	0.25〜3.00	7.0
09408-02520	M5	0.8	6.95	10.0	1.00	15.5	3.00〜5.50	7.0
09408-02621	M6	1.0	8.95	13.0	1.50	16.0	0.50〜3.00	9.0
09408-02623	M6	1.0	8.95	13.0	1.50	18.5	3.50〜5.50	9.0
09408-02822	M8	1.25	10.95	16.0	1.50	17.5	0.50〜3.00	11.0
09408-02825	M8	1.25	10.95	16.0	1.50	20.0	3.00〜5.00	11.0

■ノーズ・アセンブリー表

必ずサイズ別にストローク調整を実施してください。(別紙工具取扱い説明書)

・実名部品は、工具付属です。

ネジ呼び径	工具本体	ノーズキット	(1)	(2)	(3)	(4)	(5)
ネジ呼び径	工具本体	ノーズキット	ノーズチップ	ノーズチップナット	ドライブスクリュー	ドライブシャフト	レデューシングスリーブ
M3	74200-02000	07555-09883	07555-00903	07555-00901	07555-09003	07555-01003	07555-09103
M4		07555-09884	07555-00904		07555-09004	07555-01004	07555-09104
M5		07555-09885	07555-00905		07555-09005	07555-01005	07555-09105
M6		07555-09886	07555-00906		07555-09006	07555-01006	07555-09106
M8		07555-09888	07555-00908		07555-09008	07555-01008	07555-09108
M10		07555-09880	07555-00910		07555-09010	07555-01010	-

スプライン薄頭ユーロサー卜

品番	39006
材質	低炭素鋼
表面処理	亜鉛メッキ＋三価クロメート

(単位：mm)

製品番号	ネジ呼び径	ネジピッチ	寸法				標準板厚	下穴径
製品番号	ネジ呼び径	ネジピッチ	A	B	D	M	G	H
39006-24020	M4	0.7	5.95	6.5	0.46	11.3	0.25〜2.00	6.0
39006-25030	M5	0.8	6.95	7.6	0.46	12.7	0.25〜3.00	7.0
39006-26030	M6	1.0	8.95	10.0	0.50	15.3	0.50〜3.00	9.0
39006-28035	M8	1.25	10.95	12.0	0.63	17.3	0.50〜3.50	11.0

・ファスナー取付け・打鋲順序図のように、接合部材に対して垂直に下穴挿入し、カタログ表示内の条件でご使用ください。
・腐触環境では、各種性能の低下を考慮して設計してください。

■ユーロサー卜工具

742型

機種	スピン・プル式
空気圧	5～7気圧
使用空気量/分	8ℓ
重量	2.2kg (ノーズなし)
ストローク	最大7mm
サイクル	約2.5秒
サイズ	80dB(A)以下

■ユーロサー卜の取付強度

取付強度(スチール板) 標準強度

試験方法		最大トルク (N・m)	スリップ・トルク (N・m)	引張強度 (kN)	押抜強度 (kN)
試験方法		(あて板の穴は、ボルト径＋0.5mm)
製品番号		1.2mm	1.2mm	2.3mm	2.3mm
0GJ08-02414	M4	5.1	1.3	3.6	1.2
0GJ08-02516	M5	7.9	2.6	7.8	1.4
0GJ08-02619	M6	12.4	3.4	15.8	2.6
0GJ08-02822	M8	32.0	4.2	18.2	3.5
0GJ08-02026	M10	33.9	6.6	20.9	4.0
09408-02314	M3	1.5	1.1	4.2	1.9
09408-02415	M4	5.1	2.2	5.5	2.1
09408-02517	M5	7.9	3.4	8.0	3.5
09408-02621	M6	12.4	4.7	10.8	5.2
09408-02822・5	M8	32.0	6.8	12.5	7.9
39006-24020	M4	5.1	2.0	3.6	1.2
39006-25030	M5	7.9	2.8	7.8	1.4
39006-26030	M6	12.4	5.0	15.8	2.6
39006-28035	M8	32.0	9.1	18.2	3.5
39002-24030	M4	5.6	1.8	9.8	1.8
39002-25030	M5	11.3	2.6	12.5	2.5
備考軟鋼ボルト破断値		1N・m≒10.2kgf・cm		1N・m≒102kgf

PAGE TOP

ヘキサー卜

アブデル・ヘキサー卜は従来のブラインド・ナットの取付回転トルク強度を大幅に向上させた、六角頭の新しいアンカーナットです。ネジ・ボルトの取りはずしが頻繁に要求される個所でもヘキサートはゆるみが無く、優れた性能を発揮します。特に腐蝕したボルト、取付不良のネジ等をはずす際に効果的です。
乗用車等の耐振性の要求される個所には、平頭ヘキサート(9498)が強力なジョイン卜を保証致します。

■特長: ・共回りトルク強度向上; ・優れた耐振性; ・安定した保証強度; ・完全片側作業、楽な取付け
■使用工具:スピン・プル式(742型)はこちら >>
■ノーズ・アセンブリーはこちら >>

薄頭ヘキサート

品番	9688
材質	低炭素鋼
表面処理	亜鉛メッキ＋三価クロメート
ネジ径	ISOメートル並目ネジ

(単位：mm)

製品番号	ネジ呼び径	寸法						標準板厚	A/F 六角下穴径
製品番号	ネジ呼び径	A	B	D	F	M	T	標準板厚	A/F 六角下穴径
9688-0413	M4	6.3	8.0	0.7	6.37	10.4	6.6	0.5〜1.6	6.38/6.43
9688-0514	M5	7.1	9.2	0.7	7.25	11.8	6.3	0.5〜2.0	7.26/7.32
9688-0619	M6	9.5	12.0	1.0	9.64	14.6	8.8	0.8〜2.9	9.65/9.70
9688-0821	M8	10.5	13.0	1.0	10.67	16.0	9.5	0.9〜3.2	10.7/10.8

この製品は特殊口ウ処理されていますので脱脂しないで下さい。

■工具ノーズ・キット

サイズ	ノーズ・キット
M4	7555-9284
M5	7555-9285
M6	7555-9286
M8	7555-9288

■取付強度(スチール板) 標準強度

試験方法	トルク強度	スリップ・トルク値	引張強度	押抜強度
試験方法	(あて板の穴は、ボルト径＋0.5mm)
	1.2mm (N・m)	1.2mm (N・m)	2.3mm (kN)	2.3mm (kN)
M4	5.10	2.74	5.20	1.47
M5	7.84	4.21	8.14	2.35
M6	12.74	9.02	8.83	2.65
M8	16.66	11.80	10.79	2.94

Sl単位:1kgf・cm≒0.098N・m kgf≒9.807N

平頭ヘキサート

品番	9498
材質	低炭素鋼
表面処理	亜鉛メッキ＋三価クロメート
ネジ径	ISOメートル並目ネジ

(単位：mm)

製品番号	ネジ呼び径	寸法						標準板厚	A/F 六角下穴径
製品番号	ネジ呼び径	A	B	D	F	M	T	標準板厚	A/F 六角下穴径
9498-0415	M4	5.9	9.2	1.0	5.9	10.0	4.5	0.5〜2.0	6.0/6.1
9498-0516	M5	6.9	10.2	1.0	6.9	13.2	6.4	0.5〜3.0	7.0/7.1
9498-0620	M6	8.9	13.3	1.5	8.9	15.5	7.6	0.5〜3.0	9.0/9.1
9498-2823	M8	10.9	16.3	1.5	10.9	18.0	8.7	0.5〜3.0	11.0/11.1
9498-2026	M10	12.9	19.3	2.0	12.9	21.0	12.1	1.0~3.5	13.0/13.1

A/F下穴は、標準ヘキサートより小さいです。
M4〜M6は特殊ロウ処理されていますので脱脂しないで下さい。

■工具ノーズ・キット

サイズ	ノーズ・キット
M4	7555-9884
M5	7555-9885
M6	7555-9886
M8	7555-9888
M10	7555-9880

■取付強度(スチール板) 標準強度

試験方法	トルク強度	スリップ・トルク値	引張強度	押抜強度
試験方法	(あて板の穴は、ボルト径＋0.5mm)
	1.2mm (N・m)	1.2mm (N・m)	2.3mm (kN)	2.3mm (kN)
M4	5.39	4.41	6.3	2.21
M5	7.84	7.35	8.8	3.63
M6	12.25	11.76	14.4	5.30
M8	31.85	24.99	15.0	8.04
M10	45.08	45.08	19.7	9.22

Sl単位:1kgf・cm≒0.098N・m kgf≒9.807N

PAGE TOP

ユーロヘキサート

品番	39102
材質	ステンレス鋼
表面処理	生地
ネジ径	ISOメートル並目ネジ

(単位：mm)

製品番号	ネジ呼び径	寸法							標準板厚	A/F 六角下穴径
		φA	B	D	F	φJ	M	P
		＋/−0.08	max	＋/−0.13	＋/−0.08	max	＋/−0.50	max
39102-26030	M6×1.0	8.91	11.60	0.84	8.91	13.20	15.00	10.10	0.5〜3.0	9.0
39102-26055	M6×1.0	8.91	11.60	0.84	8.91	13.20	17.50	10.10	3.0〜5.5	9.0

■取付強度(スチール板) 標準強度

試験方法	最大トルク	スリップ・トルク値	引張強度	押抜強度
試験方法
製品番号	N・m max	N・m min.	kN	kN
39102-26030	16.9	12.5	16.4	4.1
39102-26055	16.9	25.0	22.0	4.1
備考	1N・m≒10.2kgf・cm	1N・m≒10.2kgf・cm	1kN≒102kgf	1kN≒102kgf

PAGE TOP

ハイ・ストレングス・ヘキサート

世界初！“ハイテンボルト"に使用可能なブラインドナット登場！
High Strength Hexsert^®高強度ブラインドナット

・70％の締め付け卜ルクアップが可能
・強度区分12.9ボルト対応ブラインドナット

品番	39301
材質	低炭素鋼
表面処理	亜鉛メッキ＋三価クロメート
ネジ径	ISOメートル並目ネジ

(単位：mm)

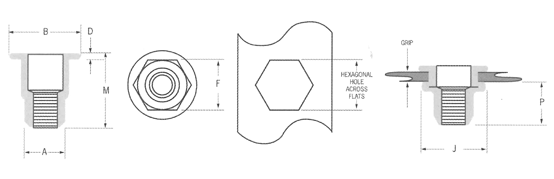

製品番号	ネジ呼び径	寸法									標準板厚	A/F 六角下穴径
		A	B		D	F	J		M	P
		＋/−0.08	min	max	＋/−0.13	＋/−0.08	min	max	nom	max
39301-26030	M6×1.0	8.89	12.80	13.20	1.5	8.89	12.00	13.50	18.80	11.60	0.5〜3.0	9.0
39301-28030	M8×1.25	10.89	15.68	16.28	1.5	10.89	14.00	16.20	20.40	13.80	0.5〜3.0	11.0
39301-20035	M10×1.5	12.89	18.70	19.30	2.0	12.89	16.20	19.30	26.00	17.80	1.0〜3.5	13.0

■工具ノーズ・キット

サイズ	ノーズ・キット
M6	7555-9886
M8	7555-9888
M10	7555-9880

■取付強度(スチール板) 標準強度

試験方法	推奨締め付け最大トルク (N・m)	スリップ・トルク値(N・m)		引張強度(kN)	押抜強度(kN)
試験方法	推奨締め付け最大トルク (N・m)
	1.2mm	最小板厚	最大板厚	最大板厚	最大板厚
M6	17.0	14.4	24.7	20.6	7.1
M8	60.0	15.6	34.6	28.1	10.7
M10	100.0	60.8	62.0	34.2	12.5
備考	1N・m≒10.2kgf・cm			1kN≒102kgf

PAGE TOP

スタンダード・ナットサート

下穴にナットサートをそう入する。

工具の作動により、ネジ部がスリーブ中に引上げられスリーブが広がってカシメられます。

取付け完了

まったく新しいタイプのアンカーナットで片側作業により簡単に取付けられます。
従来タップ立てのできなかった薄板やプラスチック、べーク板等ナット溶接のできない材料にも使用できます。相手材を損なわないので、メッキ・塗装部材への取付けが可能で、仕上りが非常にきれいです。使用工具の特殊クラッチにより未熟な作業者にも均一、確実安全に1時間当り1,200個の取付けが可能です。

●各種板厚へ取付けられます●

■使用工具:スピン・スピン式はこちら >>

品番	9508
材質	低炭素鋼
表面処理	スズ・メッキ
ネジ径	ISOメートル並目ネジ

(単位：mm)

製品番号	ネジ呼び径	ネジ規格		寸法
製品番号	ネジ呼び径	ピッチ	ネジ山角度	A	B	L	M
9508-03T	M3	0.5	60°	4.7	5.2	4.8	9.5
9508-04T	M4	0.7		6.3	6.7
9508-05T	M5	0.8		7.1	7.6
9508-06T	M6	1.0		9.5	10.1	6.4	12.7
9508-08T	M8	1.25		12.7	13.3	7.9	15.9

■STDナットサート下穴径(D寸法)

アルミ板の場合

(単位：mm)

	1.0mm	1.6mm	2.5mm	3.0mm
M3	4.8	4.8	4.8	4.9
M4	6.4	6.4	6.5	6.6
M5	7.2	7.2	7.3	7.4
M6	9.6	9.6	9.7	9.8
M8	12.8	12.8	12.8	12.9

鋼板の場合

(単位：mm)

	1.0mm	1.6mm	2.4mm	3.2mm
M3	4.8	4.8	4.9	5.0
M4	6.4	6.4	6.5	6.6
M5	7.2	7.3	7.4	7.5
M6	9.6	9.6	9.8	9.8
M8	12.8	12.8	12.9	13.0

■各種母材に取り付けた場合のトルク値標準強度

(単位：kgf・cm)

製品番号	アルミ板		鋼板		グラス
製品番号	板厚1.6mm	板厚2.5mm以上	板厚1.6mm	板厚2.4mm以上	板厚12mm
9508-03T	23	30※	30※	30※	30※
9508-04T	35	40※	40※	40※	40※
9508-05T	60	70※	70※	70※	70※
9508-06T	75	100※	78※	100※	100※
9508-08T	100	230※	110	230※	230※

Sl単位:1kgf・cm≒0.098N・m kgf≒9.807N

1.※印はネジ山又は軟鋼ボルトの破断による。
2.上記下穴径及びトルク値を参考にして、実際に使用する母材でテストを行なって下さい。

PAGE TOP

TSナットサート

下穴にシンシート・ナットサートをそう入する。

工具の作動により、スリーブは両側にふくらみ板をしめつける。

取付け完了

シンシート(Thin Sheet)ナットサ一卜は、その名前の通り、特に薄い母材に適した、片側施工のブラインド・ナットです。
母材の裏側にできる、コブ状の円周壁により薄い板を両側から、ガッチリと抱え込み、強力な取付けネジ強度を保証します。
下記の様に、豊富な材質・形状・種類が取り揃っております。

■TSナットサート: ・9468 -SUS-303ステンレス鋼; ・9488 -アルミA5056合金製; ・9658 -低炭素鋼スチール製

TSナットサート(ステンレス)

品番	9468
材質	ステンレス鋼(SUS-303)
表面処理	生地
ネジ径	ISOメートル並目ネジ

(単位：mm)

製品番号	ネジ呼び径	ネジピッチ	寸法			標準板厚	下穴径
製品番号	ネジ呼び径	ネジピッチ	A	B	M	標準板厚	下穴径
9468-0310	M3	0.5	4.7	5.8	9.2	0.5〜1.5	4.8
9468-0413	M4	0.7	6.3	7.5	10.4	0.5〜2.0	6.4
9468-0514	M5	0.8	7.1	8.3	11.8	0.5〜3.0	7.2
9468-0619	M6	1.0	9.5	10.8	14.6	0.8〜3.2	9.6
9468-5821	M8	1.25	10.5	11.7	16.1	0.9〜3.6	10.6

■取付強度(スチール板) 標準強度

試験方法	トルク強度(N・m)		引張強度(kN)		押抜強度(kN)
試験方法	(あて板の穴は、ボルト径＋0.5mm)
	1.2mm	1.6mm	1.2mm	3.2mm	1.2mm	3.2mm
M3	3.92	-	1.77	-	0.78	-
M4	5.68	-	2.16	-	1.08	-
M5	11.27	-	2.55	-	1.18	-
M6	16.95	-	4.22	18.24	1.96	2.75
M8	-	22.54	6.96	20.01	1.96	3.43

Sl単位:1kgf・cm≒0.098N・m kgf≒9.807N

使用工具:742型スピン・プル式はこちら >>
ノーズ・アセンブリーはこちら >>

TSナットサート(アルミ)

品番	9488
材質	アルミ
表面処理	生地
ネジ径	ISOメートル並目ネジ

(単位：mm)

製品番号	ネジ呼び径	ネジピッチ	寸法			標準板厚	下穴径
製品番号	ネジ呼び径	ネジピッチ	A	B	M	標準板厚	下穴径
9488-0413K	M4	0.7	6.3	7.3	10.4	0.5〜2.0	6.4
9488-0514K	M5	0.8	7.1	8.1	11.8	0.5〜3.3	7.2
9488-0620K	M6	1.0	9.5	10.5	15.7	0.8〜4.2	9.6
9488-0821K	M8	1.25	12.7	13.7	17.0	1.0〜3.6	12.8

全製品とも先端テーパー付きの自動機対応品。

■取付強度(スチール板) 標準強度

試験方法	トルク強度(N・m)			引張強度(kN)			押抜強度(kN)
試験方法	(あて板の穴は、ボルト径＋0.5mm)
	1.2mm	2.3mm	3.2mm	1.6mm	2.3mm	3.2mm	1.6mm	2.3mm
M4	8.04	-	-	2.75	-	-	0.74	-
M5	11.17	-	-	4.71	-	-	1.62	-
M6	-	14.99	-	-	6.37	-	-	2.06
M8	-	-	29.40	-	-	9.32	-	2.55

Sl単位:1kgf・cm≒0.098N・m kgf≒9.807N

使用工具:742型スピン・プル式はこちら >>
ノーズ・アセンブリーはこちら >>

TSナットサート(スチール)

品番	9658
材質	低炭素鋼
表面処理	亜鉛メッキ＋三価クロメート
ネジ径	ISOメートル並目ネジ

(単位：mm)

製品番号	ネジ呼び径	ネジピッチ	寸法			標準板厚	下穴径
製品番号	ネジ呼び径	ネジピッチ	A	B	M	標準板厚	下穴径
9658-0310	M3	0.5	4.7	5.8	9.0	0.5〜1.5	4.8
9658-0413	M4	0.7	6.3	7.0	10.4	0.5〜2.0	6.4
9658-0514	M5	0.8	7.1	8.0	11.8	0.5〜3.0	7.2
9658-0619	M6	1.0	9.5	10.7	14.6	0.8〜3.3	9.6
9658-5821	M8	1.25	10.5	11.7	16.0	0.9〜3.3	10.6

この製品は特殊ロウ処理されてますので脱脂しないで下さい。

■取付強度(スチール板) 標準強度

試験方法	トルク強度(N・m)		引張強度(kN)		押抜強度(kN)
試験方法	(あて板の穴は、ボルト径＋0.5mm)
	1.6mm	2.3mm	1.6mm	2.3mm	1.6mm	2.3mm
M3	1.96	2.45	2.16	2.16	0.44	0.54
M4	7.84	8.82	4.41	5.20	1.08	1.47
M5	9.80	9.80	5.88	8.14	1.96	2.35
M6	24.50	21.56	-	8.83	2.16	2.65
M8	27.44	27.44	-	10.79	-	2.75

Sl単位:1kgf・cm≒0.098N・m kgf≒9.807N

使用工具:742型スピン・プル式はこちら >>
ノーズ・アセンブリーはこちら >>

PAGE TOP

平頭TSナットサート

平頭TSナットサー卜は、大きな下穴、歪んだ下穴、軟母材等に適した、片側施工のユニークなブラインド・ナットです。
乗用車、建築関連の振動の加わる個所や精度の出せないドリル加工穴、樹脂材料に優れた性能を発揮致します。
六角頭ヘキサー卜も特殊仕様で揃えております。詳細はこちら >>

(大きく広い頭と確実な取付け)

■特長: ・大きな下穴・歪んだドリル穴に対応; ・完全片側作業・熟練性が不要; ・軟母材(FRP・プラスチック等)に最適; ・耐振性と引きつけ力
■使用工具:スピンプル式(742型)はこちら >>
■ノーズ・アセンブリーはこちら >>

品番	9698/9418
材質	低炭素鋼
表面処理	亜鉛メッキ＋三価クロメート
ネジ径	ISOメートル並目ネジ

(単位：mm)

製品番号	ネジ呼び径	ネジピッチ	寸法				標準板厚	下穴径
製品番号	ネジ呼び径	ネジピッチ	A	B	D	M	標準板厚	下穴径
9698-0415	M4	0.7	6.0	9.3	1.0	11.7	0.5〜2.5	6.1
9698-0516	M5	0.8	7.0	10.3	1.2	12.1	0.5〜2.5	7.1
9698-0620	M6	1.0	9.0	13.3	1.7	15.9	0.5〜3.0	9.1
*9418-2822	M8	1.25	10.9	16.4	1.5	17.5	0.5〜3.0	11.0
*9418-2825	M8	1.25	10.9	16.4	1.5	20.0	3.0〜5.5	11.0
*9418-2028	M10	1.5	13.0	18.9	2.3	22.0	0.5〜3.5	13.0

*高強度品スピン・プル742工具用

この製品は特殊口ウ処理されてますので脱指しないで下さい。

■取付強度(スチール板) 標準強度

試験方法	トルク強度(N・m)		引張強度(kN)		押抜強度(kN)
試験方法	(あて板の穴は、ボルト径＋0.5mm)
	2.3mm	3.0〜3.5mm	1.0〜2.3mm	3.0〜3.5mm	1.0〜2.3mm	3.0〜3.5mm
M4	6.17	-	7.16	-	2.94	-
M5	10.78	-	9.02	-	3.14	-
M6	15.68※	-	13.24	-	-	4.51
M8	16.66※	-	-	*25.50	-	10.40
M10	33.81	*39.20	-	*27.17	-	*13.24
備考	※は軟鋼ボルト破断値です。		*は高強度品です。

Sl単位:1kgf・cm≒0.098N・m kgf≒9.807N

平頭・六角ヘキサート(9498)についてはこちら >>

PAGE TOP

クローズエンドTSナットサート

アブデル・クローズエンドTSナットサー卜は湿気の侵入防止と耐蝕性、或いは、電線、電気部品の接触防止と絶縁性の必要な個所に最適なシール型のブラインド・ナットです。(下穴部でのシール性は無し)

強力な回転(スピン)＋引張式(プル)742工具をご使用下さい。
詳細はこちら >>

■特長: ・シール機構; ・湿気ほこりの侵入防止; ・絶縁・耐蝕性向上; ・配線もつれ防止
■使用工具:スピン・プル式(742型)はこちら >>
■ノーズ・アセンブリーはこちら >>

薄頭クローズエンドTSナットサート

品番	FS38
材質	低炭素鋼
表面処理	亜鉛メッキ＋三価クロメート
ネジ径	ISOメートル並目ネジ

(単位：mm)

製品番号	ネジ呼び径	寸法			板厚	下穴径
製品番号	ネジ呼び径	A	B	M	板厚	下穴径
FS38-0418	M4	6.3	7.5	15.0	0.5〜2.0	6.4
FS38-0521	M5	7.1	8.3	20.3*	0.5〜3.0	7.2
FS38-0626	M6	9.5	10.9	23.5*	0.8〜3.3	9.6
FS38-0829	M8	10.6	11.7	23.6	0.9〜3.7	10.6

*はヘッダ一品

平頭クローズエンドTSナットサート

品番	FS58
材質	低炭素鋼
表面処理	亜鉛メッキ＋三価クロメート
ネジ径	ISOメートル並目ネジ

(単位：mm)

製品番号	ネジ呼び径	寸法				板厚	下穴径
製品番号	ネジ呼び径	A	B	D	M	板厚	下穴径
FS58-0628	M6	9.0	13.3	1.5	22.5	0.5〜3.0	9.1

■取付強度(スチール板) 標準強度

試験方法	トルク強度(N・m)		引張強度(kN)				押抜強度(kN)
試験方法	(あて板の穴は、ボルト径＋0.5mm)
	FS38・FS58		FS38		FS58		FS38		FS58
	1.2	1.6	1.2	3.2	2.5	3.0	1.2	3.2	2.5	3.0
M6	12.70	-	-	15.40	-	15.69	-	2.45	-	5.10

Sl単位:1kgf・cm≒0.098N・m kgf≒9.807N

PAGE TOP

アブデル・ナットサート工具

豊富な工具シリーズは、ファスナーと一体化した「システム」として、ユーザーの幅広い使用に、フレキシブルに対応します。
エアー工具は、用途に応じ、作業性の向上・取付強度の均一化に対処すべく、オートリバース(自動反転式)、2レバー式、スピン・プル(回転＋引張式)等をそろえ、他社の追随を許しません。

作業方式		スピン・スピン方式						スピン・プル方式
ナットサート工具
		SDシリーズ						742型
機種		スピン・スピン式						スピン・プル式
回転数(r.p.m.)		-						2,000
常用空気圧		-						5〜7気圧
使用空気量/分		-						8ℓ
重量		0.92kg						2.2kg
全長(ノーズ含)		278mm						ストローク7mm以下
		3	4	5	6	8	10	3	4	5	6	8	10
ユーロサート	0GJ08 39002 09408 39006								●	●	●	●	●
ヘキサート	9688								●	●	●	●
平頭ヘキサート	9498								●	●	●	●	●
ユーロヘキサート	39102										●
ハイ・ストレングス・ヘキサート	39301										●	●	●
スタンダード(STD)	9508	●	●	●	●	●
ステンレスTS ナットサート	9468							●	●	●	●	●
アルミTSナットサート	9488								●	●	●	●
スチールTSナットサート	9658							●	●	●	●	●
平頭TSナットサート	9698 9418								●	●	●	●	●
薄頭クローズエンド TSナットサート	FS38								●	●	●	●
平頭クローズエンド TSナットサート	FS58										●

PAGE TOP

ノーズ・アッセンブリー

■742型(スピン・プル式工具)

0GJ08/09408 39002/39006	ユーロサート
39102	ユーロヘキサート
39301	ハイ・ストレングス・ヘキサート
9498	平頭ヘキサート
9698/9418	平頭TSナットサート
FS58	平頭クローズエンドTSナットサート

必ずサイズ別にストローク調整を実施して下さい。
(別紙工具取扱い説明書)

●実名部品は、工具付属です。

ナットサートサイズ	工具本体	(1)〜(5) ノーズキット	(1) ノーズチップ	(2) ノーズチップナット	(3) ドライブスクリュー	(4) ドライブシャフト	(5) レデューシングスリーブ	付属アダプターナット
M3	74200 - 12000	7555-9883	7555-0903	7555-0901	7555-9003	7555-1003	7555-9103	74200-12092
M4		7555-9884	7555-0904	〃	7555-9004	7555-1004	7555-9104	〃
M5*		7555-9885	7555-0905	〃	7555-9005	7555-1005	7555-9105	〃
M6		7555-9886	7555-0906	〃	7555-9006	7555-1006	7555-9106	〃
M8		7555-9888	7555-0908	〃	7555-9008	7555-1008	7555-9108	〃
M10		7555-9880	7555-0910	〃	7555-9010	7555-1010	-	〃

*平頭M5TSNは、ノーズ・キット7555-9185、ノーズ・チップ7555-0915使用のこと。

9468	ステンレスTSナットサート
9488	アルミTSナットサート
9658	スチールTSナットサート
FS38	薄頭クローズエンドナットサート

ヘキサート9688ノーズ・キットはこちら >>
ヘキサート9498ノーズ・キットはこちら >>

ナットサートサイズ	工具本体	(1)〜(5) ノーズキット	(1) ノーズチップ	(2) ノーズチップナット	(3) ドライブスクリュー	(4) ドライブシャフト	(5) レデューシングスリーブ	付属アダプターナット
M3	74200 - 12000	7555-9983	7555-0993	7555-0901	7555-9003	7555-1003	7555-9103	74200-12092
M4		7555-9984	7555-0994	〃	7555-9004	7555-1004	7555-9104	〃
M5		7555-9985	7555-0995	〃	7555-9005	7555-1005	7555-9105	〃
M6		7555-9986	7555-0996	〃	7555-9006	7555-1006	7555-9106	〃
M8*		7555-9988	7555-0998	〃	7555-9008	7555-1008	7555-9108	〃
M10		7555-9980	7555-0999	〃	7555-9010	7555-1010	-	〃

*ノーズ・チップは、アルミM8TSNに7555-0528を使用のこと。

PAGE TOP

多軸・自動化機器シリーズ

■ハイドラ&オートサート・システム

組立作業のオートメーション化とコスト・ダウンには、より高度な多軸・自動化システムが有ります。

多軸ハイドラ・システム

いずれも、コンパク卜な油圧ヘッドを基本ベースにした、ユニークなシステムです。

(油圧モジュラー・ヘッド)

(3軸ヘッドの場合)

ブラインドナット

ユーロサー卜

薄頭ユーロサート スチール/ステンレス

スプライン平頭ユーロサー卜

■ノーズ・アセンブリー表

スプライン薄頭ユーロサー卜

■ユーロサー卜工具

■ユーロサー卜の取付強度

ヘキサー卜

薄頭ヘキサート

■工具ノーズ・キット

■取付強度(スチール板) 標準強度

平頭ヘキサート

■工具ノーズ・キット

■取付強度(スチール板) 標準強度

ユーロヘキサート

■取付強度(スチール板) 標準強度

ハイ・ストレングス・ヘキサート

■工具ノーズ・キット

■取付強度(スチール板) 標準強度

スタンダード・ナットサート

■STDナットサート下穴径(D寸法)

■各種母材に取り付けた場合のトルク値 標準強度

TSナットサート

TSナットサート(ステンレス)

■取付強度(スチール板) 標準強度

TSナットサート(アルミ)

■取付強度(スチール板) 標準強度

TSナットサート(スチール)

■取付強度(スチール板) 標準強度

平頭TSナットサート

■取付強度(スチール板) 標準強度

クローズエンドTSナットサート

薄頭クローズエンドTSナットサート

平頭クローズエンドTSナットサート

■取付強度(スチール板) 標準強度

アブデル・ナットサート工具

ノーズ・アッセンブリー

■742型(スピン・プル式工具)

多軸・自動化機器シリーズ

■ハイドラ&オートサート・システム

薄頭ユーロサート　スチール/ステンレス

■各種母材に取り付けた場合のトルク値標準強度
