ハック
ボブテール
締結時にねじ山の側面にギャップができる従来のナットやボルトと異なり、BobTailシステムは、力ラーによってボルトのねじ山がしっかり金属接合するよう設計されています。取付けられたBobTailには、ギャップがないためしっかりとした結合が得られ、そのため最も厳しい環境下においても信頼性が提供されます。
- 取付け時のギャップ比較
- ハックボルト
カラーが固定ねじ山にかしめ込まれ、ギャップがなくなります。 - 標準ボルト
通常のナットおよびボルトはギャップがあるため、振動でゆるみが出ます。
超高速取り付け
BobTailシステムは、生産性を高めるために軽量かつ迅速な取付けをお届けします。オペレーターが作業を開始すると、ス工ージおよびイジェク卜のシーケンスが作業を完了するようプログラムされており、作業員が追加入力を行う必要がありません。
- ピンが、予め用意された穴に挿入され、カラーがピン上部にネジ止めされます。
- 取付け工具を環状溝であるつかみ部に取り付けます。工具を始動すると突出部がピンを工具に引き込み、かしめ用アンビルがカラーに押し付けられ、シートのギャップが埋められます。
- 予め決められた強度で、アンビルがカラーをピンの固定溝にかしめ込みます。継続したかしめ加工によりカラーとピンが引き伸ばされ、正確に固定されることになります。
- カラーのピン固定溝へのかしめ込みが終了すると、工具がファスナーをイジェクトし、牽引具がはずされ、工程が終了します。
データ及び寸法
■ヘッドスタイル・オプション
- トレーザー
- 98T
- 皿頭
■ファスナーの寸法
単位：インチ
| トレーザー | 98T | 90° | |||||
|---|---|---|---|---|---|---|---|
| 直径 | A | B | C | B | C | B | C |
| 1/4インチ | 最大0.249 | 0.537〜0.507 | 0.140〜0.120 | - | - | 0.473〜0.437 | 0.113〜0.104 |
| 5/16インチ | 最大0.313 | 0.680〜0.640 | 0.175〜0.150 | - | - | 0.589〜0.547 | 0.141〜0.127 |
| 3/8インチ | 最大0.374 | 0.820〜0.780 | 0.210〜0.190 | - | - | 0.709〜0.656 | 0.168〜0.152 |
※1/2～1インチ、12～20mmサイズもあります。
■グリップ表
単位：インチ
| グリップ | グリップ範囲 | 3/16インチ(6) | 1/4インチ(8) | 5/16インチ(10) | 3/8インチ(12) | ||||
|---|---|---|---|---|---|---|---|---|---|
| D | E | D | E | D | E | D | E | ||
| 4 | 0.125～0.375 | 0.187 | 0.835 | 0.187 | 1.000 | 0.187 | 1.156 | 0.187 | 1.310 |
| 6 | 0.250〜0.500 | 0.312 | 0.960 | 0.312 | 1.125 | 0.312 | 1.281 | 0.312 | 1.435 |
| 8 | 0.375〜0.625 | 0.437 | 1.085 | 0.437 | 1.250 | 0.437 | 1.406 | 0.437 | 1.560 |
| 10 | 0.500〜0.750 | 0.562 | 1.210 | 0.562 | 1.375 | 0.562 | 1.531 | 0.562 | 1.685 |
| 12 | 0.625〜0.875 | 0.687 | 1.335 | 0.687 | 1.500 | 0.687 | 1.656 | 0.687 | 1.810 |
| 14 | 0.750〜1.000 | 0.812 | 1.460 | 0.812 | 1.625 | 0.812 | 1.781 | 0.812 | 1.935 |
| 16 | 0.875〜1.125 | 0.937 | 1.585 | 0.937 | 1.750 | 0.937 | 1.906 | 0.937 | 2.060 |
| 18 | 1.000〜1.250 | 1.062 | 1.710 | 1.062 | 1.875 | 1.062 | 2.031 | 1.062 | 2.185 |
| 20 | 1.125〜1.375 | 1.187 | 1.835 | 1.187 | 2.000 | 1.187 | 2.156 | 1.187 | 2.310 |
■カラー寸法
| 直径 | F | G | H | J |
|---|---|---|---|---|
| 1/4インチ | 0.485-0.515 | 0.360-0.380 | 最大0.396 | 0.250-0.255 |
| 5/16インチ | 0.610-0.640 | 0.458-0.478 | 最大0.500 | 0.316-0.322 |
| 3/8インチ | 0.730-0.770 | 0.545-0.565 | 最大0.600 | 0.376-0.384 |
■取付済ファスナーの強度値-lbf(KN)
| カーボンスチール | アルミニウム | ステンレス鋼 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| グレード2R | グレード5BR | 2024C | 305U | |||||||||
| 直径 | 締付強度 | 引っ張り 強度 | せん断強度 | 締付強度 | 引っ張り 強度 | せん断強度 | 締付強度 | 引っ張り 強度 | せん断強度 | 締付強度 | 引っ張り 強度 | せん断強度 |
| 1/4インチ | 1,805 (8.0) | 3,000 (13.3) | 3,050 (13.6) | 2,300 (10.2) | 3,700 (16.4) | 4,300 (19.1) | 950 (4.2) | 1,800 (8.0) | 1,875 (8.3) | 1,805 (8.0) | 2,750 (12.2) | 3,550 (15.8) |
| 5/16インチ | 2,810 (12.5) | 4,600 (20.5) | 4,725 (21.0) | 4,200 (18.7) | 6,000 (26.7) | 6,700 (29.8) | 1,500 (6.7) | 2,850 (12.7) | 2,925 (13.0) | 2,810 (12.5) | 4,250 (18.9) | 5,525 (24.6) |
| 3/8インチ | 4,020 (17.9) | 6,500 (28.9) | 6,825 (30.3) | 5,980 (26.6) | 9,300 (41.4) | 9,600 (42.7) | 2,200 (9.8) | 4,200 (18.7) | 4,200 (18.7) | 4,020 (17.9) | 6,100 (27.1) | 7,950 (35.4) |
バッテリーツール

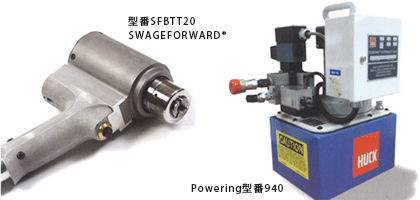

油圧工具
